| 標準型油煙凈化器 | |
| 應用領域JYL-A | |
| 賓館、飯店等餐飲業油煙凈化；學校、醫院、工礦企事業單位食堂油煙凈化；食品加工廠油煙污染治理。 | |

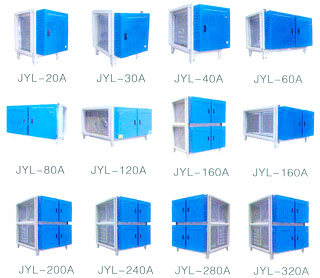

| JYL-A標準型系列 | |
JYL-20A |
 |
| 工作原理JYL-A | ||

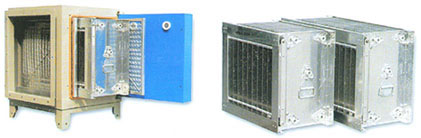

| JYL系列油煙凈化器為二級式靜電吸附型，用來去除細微粒徑的碳?xì)浠衔锖推渌諝庵械碾s粒。它的二級式是指電離段與收集段，每個電離段由一系列鎢鋼線組成，安裝在一系列接地板中間，并通過高壓直流電。大氣中的微粒在通過電離器的強力靜電場時，被電離并帶有正或負電荷。每個收集段由很多數量的平行板組成，通以高壓直流電 （極性與電離器一致，但電壓減半）以形成電場，帶電微粒被接地板吸引的同時也受到帶電板的驅趕。因此，當氣流中含有帶電微粒時，可以被高效去除。 | ||
|
||

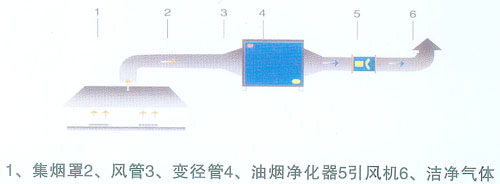

| 安裝圖示JYL-A | ||
|
||
| 技術特點JYL-A | ||
| 1、高效：高效捕集不同粒徑的煙塵粒子，凈化效率高，從根本上解決了污染轉移問題。 2、靈活：模塊化凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，單元數量可作適應性調整。 3、方便：模塊化凈化單元采用分體抽屜式結構，易于安裝、維護，清洗特別方便。 4.先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。 5.安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷； 4.先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。 5.安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷； |
||
| 技術參數JYL-A |
| 型號 | 處理風量 CMH |
機臺尺寸 L×W×H |
出入法蘭 W×H |
輸入 電壓 |
額定 功率W |
壓力 損耗 |
凈化 效率 |
重量 KG |
| JYL-20A | 2000 | 550×600×700 | 500×500 | 220V | 50 | 110 | 90% | 45 |
| JYL-30A | 3000 | 550×700×700 | 600×500 | 220V | 5 | 110 | 90% | 50 |
| JYL-40A | 4000 | 550×900×700 | 800×500 | 220V | 50 | 110 | 90% | 55 |
| JYL-60A | 6000 | 900×750×700 | 650×500 | 220V | 100 | 150 | 90% | 85 |
| JYL-80A | 8000 | 900×950×700 | 850×500 | 220V | 100 | 150 | 90% | 110 |
| JYL-100A | 10000 | 900×1050×700 | 950×500 | 220V | 100 | 150 | 90% | 145 |
| JYL-120A | 12000 | 900×1250×700 | 1150×500 | 220V | 100 | 150 | 90% | 190 |
| JYL-160A | 16000 | 900×1400×700 | 1300×500 | 220V | 150 | 150 | 90% | 195 |
| JYL-200A | 20000 | 900×1050×1200 | 950×1000 | 220V | 150 | 150 | 90% | 275 |
| JYL-250A | 25000 | 900×1250×1200 | 1150×1000 | 220V | 150 | 150 | 90% | 300 |
| JYL-300A | 30000 | 900×1450×1200 | 1300×1000 | 220V | 250 | 150 | 90% | 340 |
| JYL-350A | 35000 | 900×1600×1200 | 1500×1000 | 220V | 250 | 150 | 90% | 380 |
| JYL-400A | 40000 | 900×1400×1200 | 1300×1500 | 220V | 350 | 150 | 90% | 430 |
| JYL-500A | 50000 | 900×1700×1700 | 1600×1500 | 220V | 400 | 150 | 90% | 480 |
| JYL-600A | 60000 | 900×2000×1700 | 1900×1500 | 220V | 500 | 150 | 90% | 520 |

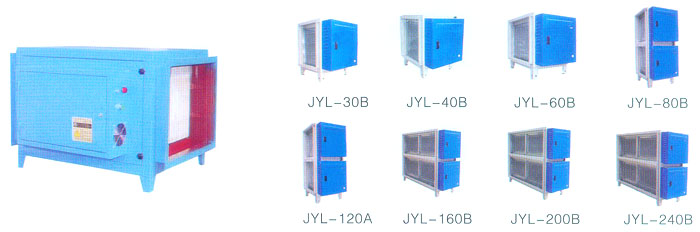

| JYL-B經濟型系列 |
 |
| 工作原理JYL-B |
由于廚房油煙成份復雜，燃燒過程中除了產生一氧化碳、二氧化碳和顆粒物體外， 還逸出多種有害氣體，而且油煙中顆粒物粒徑分布廣，成分變化大，因此凈化難度很高，采用常規技術難以徹底消除污染。本產品采用機械凈化和靜電凈化雙重作用。含煙廢氣被風機吸入管道后，首先進入初級裝置——凈化整流室，采用重力慣性凈化技術，室內的特殊結構逐步對大粒徑污染物進行分級物理分離，并且均衡整流。分離出的大顆粒油滴在自身重力的作用下流入油槽排出。剩余的小粒徑污染物進入次級裝置——高壓靜電場，靜電場內部分兩級，第一級為電離器，強電場使微粒荷電，成為帶電微粒，這些帶電微粒到達第二級集塵器后立刻被收集電極吸附，且部分炭化。同時，高壓靜電場有效地降解有害成份，起到消毒、除味作用。最后通過濾網格柵油煙凈化器氣排出室外。 在油煙凈化器的放電電場異極間具有10-15千伏特的電位差，使不導電的氣體分子經分解或電子附著成為自由離子。當氣流通過收塵電場區域時，粒子經離子撞擊帶電而移向具相反電性的收集電極。換言之，收集機制的第一步使氣體離子化，第二步使氣流中的粒子帶電。第三步使粒子撞擊至收集電極板而被收集。 理論上，分離帶電粒子的電力與粒子帶電量及收集電場強度之積成正比。此電力的大小，就比重為1的l微米粒子而言，為重力的3000倍：就比重為l的10微米粒子面言，為重力的300倍，此為油煙凈化器高效能與高效率的原因。 |
 |
| 技術特點JYL-B |
| 高效：高效捕集不同粒徑的煙塵粒子，凈化效率高，從根本上解決了污染轉移問題。 靈活：模塊化凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，單元數量可作適應性調整。 先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。 安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷；高電壓電源精心設計成環氧樹脂嚴密封閉的單元體，使用安全可靠；采用了大型機所運用的閃絡跟蹤技術，可配備遠程控制系統，大大提高運行的安全系數。 穩定：靜電電源控制系統具有過流過壓自動保護裝置，保證設備穩定運行。 經濟：使用壽命長、節能高效、占地面積小。 |
| 技術參數JYL-B |
| 型號 | 處理風量 CMH |
機臺尺寸 L×W×H |
出入法蘭 W×H |
輸入 電壓 |
額定 功率W |
壓力 損耗 |
凈化 效率 |
重量 KG |
| JYL-30B | 3000 | 580×615×735 | 370×500 | 220V | 30 | 140 | 85% | 38 |
| JYL-40B | 4000 | 580×715×735 | 470×500 | 220V | 36 | 140 | 85% | 43 |
| JYL-60B | 6000 | 580×895×735 | 650×500 | 220V | 48 | 140 | 85% | 52 |
| JYL-80B | 8000 | 580×715×1325 | 470×1100 | 220V | 70 | 140 | 85% | 80 |
| JYL-120B | 12000 | 580×895×1325 | 650×1100 | 220V | 96 | 140 | 85% | 98 |
| JYL-160B | 16000 | 580×1270×1325 | 1020×500 | 220V | 140 | 150 | 85% | 136 |
| JYL-200B | 20000 | 580×1450×1325 | 1200×1100 | 220V | 170 | 150 | 85% | 150 |
| JYL-240B | 24000 | 580×1630×1325 | 1380×1100 | 220V | 200 | 150 | 85% | 170 |
| 工作原理JYL-D | ||
|
||
| 技術參數JYL-D |
| 型號 | 處理風量 CMH |
機臺尺寸 L×W×H |
出入法蘭 W×H |
輸入 電壓 |
額定 功率W |
壓力 損耗 |
凈化 效率 |
| JYL-30D | 3000 | 1000×600×700 | 500×500 | 220V | 36W | 150 | 90% |
| JYL-60D | 6000 | 1200×750×700 | 650×500 | 220V | 72W | 150 | 90% |
| JYL-100D | 10000 | 1450×1050×700 | 950×500 | 220V | 72W | 150 | 90% |
| JYL-120D | 12000 | 1450×1250×700 | 150×520 | 220V | 48W | 150 | 90% |
| JYL-160D | 16000 | 1600×1400×700 | 1300×520 | 220V | 96W | 150 | 90% |
| JYL-200D | 20000 | 1600×1050×1200 | 950×1000 | 220V | 150W | 150 | 90% |
| JYL-250D | 25000 | 1700×1250×1200 | 1150×1000 | 220V | 150W | 150 | 90% |
| JYL-300D | 30000 | 2000×1400×1200 | 1300×1000 | 220V | 200W | 150 | 90% |
| JYL-350D | 35000 | 2200×1600×1200 | 1500×1000 | 220V | 200W | 150 | 90% |
| JYL-400D | 40000 | 2200×1400×1700 | 1300×1500 | 220V | 250W | 150 | 90% |
| JYL-500D | 50000 | 2200×1700×1700 | 1600×1500 | 220V | 300W | 150 | 90% |
| JYL-600D | 60000 | 2500×2000×1700 | 1900×1500 | 220V | 400W | 150 | 90% |
