一、明裝臥式風機盤管選用要點
1. 機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。
3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
1) 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
2) 當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
3) 當新風的絕對含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；
4) 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。風機盤管(臥式明裝FP-WM)
二、明裝臥式風機盤管施工、安裝要點
1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的最高點應設排氣裝置，最低點應設泄水裝置。
2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
3. 風機盤管機組的安裝可參見國家建筑標準設計圖集01K403《風機盤管安裝》。
三、明裝臥式風機盤管執行標準
明裝臥式風機盤管產品標準 GB/T19232-2003《風機盤管機組》
明裝臥式風機盤管工程標準 GB50243-2002《通風與空調工程施工質量驗收規范》

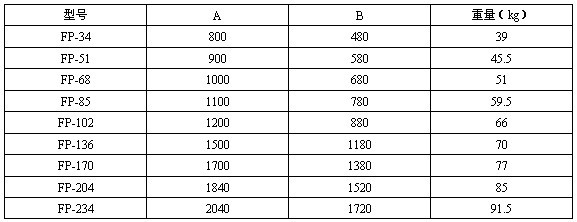

四、明裝臥式風機盤管參數
.jpg)
